Visualizar un mapa de Chile separado en tres secciones

Como Chile es un país tan largo, a veces cuesta publicar mapas que se vean bien por el espacio que requiere. En otro post intentamos resolver esto girando Chile para que quede horizontal o acostado. Ahora veremos otra opción: partir Chile en tres secciones, norte centro y sur, que podemos disponer lado a lado para ocupar mejor el espacio.

Descargar mapas

En el siguiente botón descargaremos un shapefile de Chile por regiones, que proviene de la Mapoteca de la Biblioteca del Congreso Nacional. También puedes descargarlo en el script con download.file().

Una vez descargado, descomprimimos el archivo (podemos usar unzip()) y obtendremos una carpeta. Como siempre, es importante que estemos trabajando en un proyecto de RStudio, y que guardemos los datos y shapes dentro de la carpeta del proyecto.

Puedes hacer esto mediante código:

# descargar
download.file("https://www.bcn.cl/obtienearchivo?id=repositorio/10221/10398/2/Regiones.zip",
              "Regiones.zip")

# descomprimir
unzip("Regiones.zip", exdir = "Regiones")

Cargar mapa

Cargamos el shape con la función read_sf() del paquete {sf}. Si es tu primera vez haciendo mapas, revisa esta guía.

library(sf)

mapa <- read_sf("Regiones")

Visualizar mapa

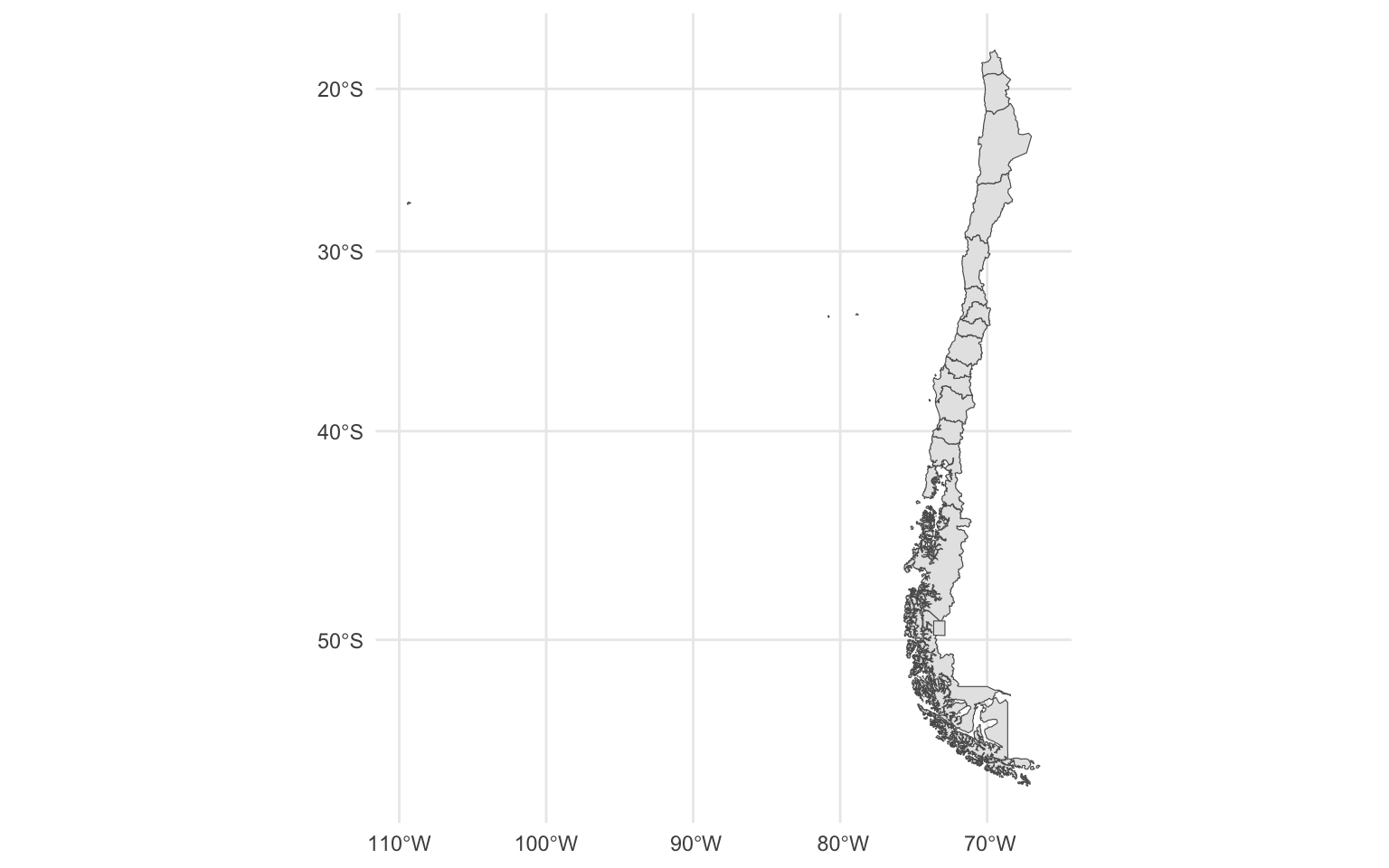

Primero veamos el mapa tal como viene desde el shapefile:

library(ggplot2)

mapa |>
  ggplot() +
  geom_sf() +
  theme_minimal()

Aquí se nota al tiro el problema: el país es tan delgado y alto 🫦 que si contamos con poco espacio vertical, no se notan los detalles y dejamos márgenes sin uso.

Si la visualización se demora mucho en generar en tu computador, prueba simplificando los detalles del mapa.

Cortar mapa de Chile continental

Un primer ajuste para la visualización es cortar los márgenes del mapa para enfocarnos en Chile continental. Perdón, Rapa Nui 😔

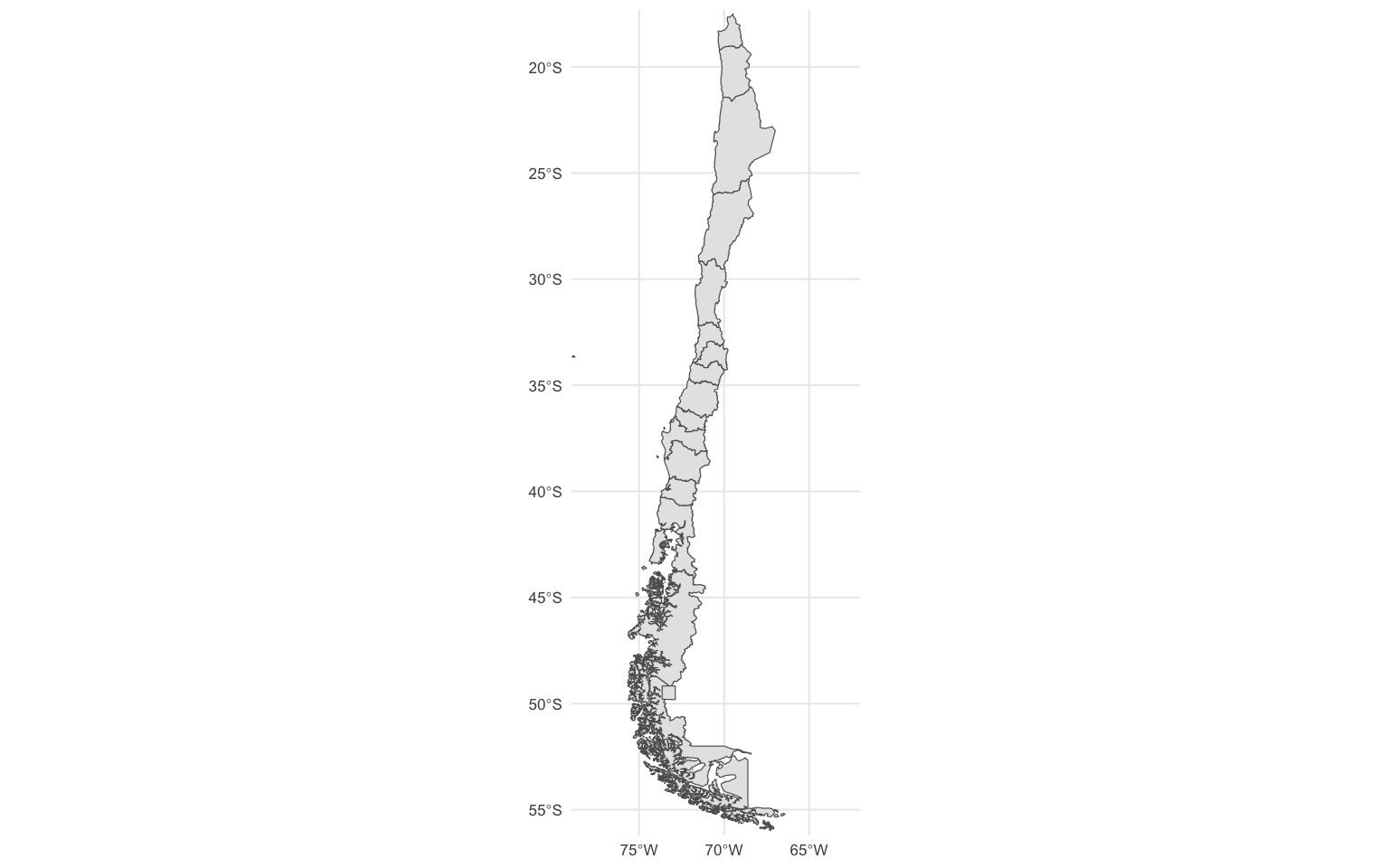

mapa |>
  # reproyectar
  st_transform(crs = 5360) |>
  # visualizar
  ggplot() +
  geom_sf() +
  # recortar Chile continental
  coord_sf(expand = FALSE,
           xlim = c(-79, -62),
           ylim = c(-56.2, -17.3)) +
  theme_minimal(base_size = 8)

Uno de los pasos para el recorte fue reproyectar el mapa, dado que vienen con un sistema de coordenadas distinto al que típicamente se usa. Al reproyectar, las coordenadas pasan a estar en grados decimales.

Calcular recortes

Ahora toca sacar la calculadora (también se puede hace a mano, pero acá nos gusta el código reproducible y sobrecomplejizar todo) 🤓

La idea es: medir cuánto mide cada sección del país, y calcular los cortes que hay que hacerle al mapa para dividirlo en tres.

Primero tomamos el límite superior o norte del país, y el límite sur, y calculamos el largo en término de grados de latitud. Dividimos ese largo en tres partes para saber cuánto va a medir cada una de las tres secciones.

limite_sur = -56.2
limite_norte = -17.3
largo = abs(limite_sur) - abs(limite_norte)

parte = largo / 3

Obtenemos que cada sección medirá 12.9666667 grados de latitud.

Si empezamos desde el norte del país (n, que equivale a -17.3), la primera sección llegará hasta n - parte (-30.3). Luego la segunda sección empieza donde termina la anterior, y llega hasta n - parte*2 (-43), y la tercera sección llegará hasta n - parte*2 (-56.2), que coincide con el límite sur del país.

Podemos calcular esto a mano, o hacerlo al ojo, pero vamos a creamor una tablita mejor.

library(dplyr)

cortes <- tibble(secciones = c(1, 2, 3))

cortes <- cortes |>
  mutate(norte = limite_norte,
         sur = limite_norte)

cortes

# A tibble: 3 × 3
  secciones norte   sur
      <dbl> <dbl> <dbl>
1         1 -17.3 -17.3
2         2 -17.3 -17.3
3         3 -17.3 -17.3

cortes <- cortes |>
  mutate(norte = norte - (parte * (secciones - 1)),
         sur   = sur - (parte * secciones))

cortes

# A tibble: 3 × 3
  secciones norte   sur
      <dbl> <dbl> <dbl>
1         1 -17.3 -30.3
2         2 -30.3 -43.2
3         3 -43.2 -56.2

Cortar mapas

Creamos un mapa base, y definimos un objeto que contiene los cortes horizontales, que en este caso serán iguales para los tres mapas.

mapa_base <- mapa |>
  # reproyectar
  st_transform(crs = 5360) |>
  # visualizar
  ggplot() +
  geom_sf() +
  theme_minimal(base_size = 8)

limites_continental <- c(-78, -64)

Ahora, usando el mapa_base, aplicamos el corte de coordenadas con coors_sf() a partir de la tabla cortes, seleccionando la columna de la tabla que corresponde (norte o sur), y la posición del elemento para cada sección (1, 2 o 3).

mapa_norte <- mapa_base +
  coord_sf(expand = FALSE,
           xlim = limites_continental,
           ylim = c(cortes$norte[1], cortes$sur[1]))

mapa_centro <- mapa_base +
  coord_sf(expand = FALSE,
           xlim = limites_continental,
           ylim = c(cortes$norte[2], cortes$sur[2]))

mapa_sur <- mapa_base +
  coord_sf(expand = FALSE,
           xlim = limites_continental,
           ylim = c(cortes$norte[3], cortes$sur[3]))

Unir mapas

El paso final es unir los tres gráficos: como detallamos en un post anterior, con el paquete {patchwork} podemos unir y combinar gráficos de {ggplot2}, y la sintaxis es muy simple: si conectas los gráficos con el signo + se unirán lado a lado, si los divides con / aparecerán uno sobre otro. Con el signo & puedes agregar capas a todos los gráficos de una.

library(patchwork)

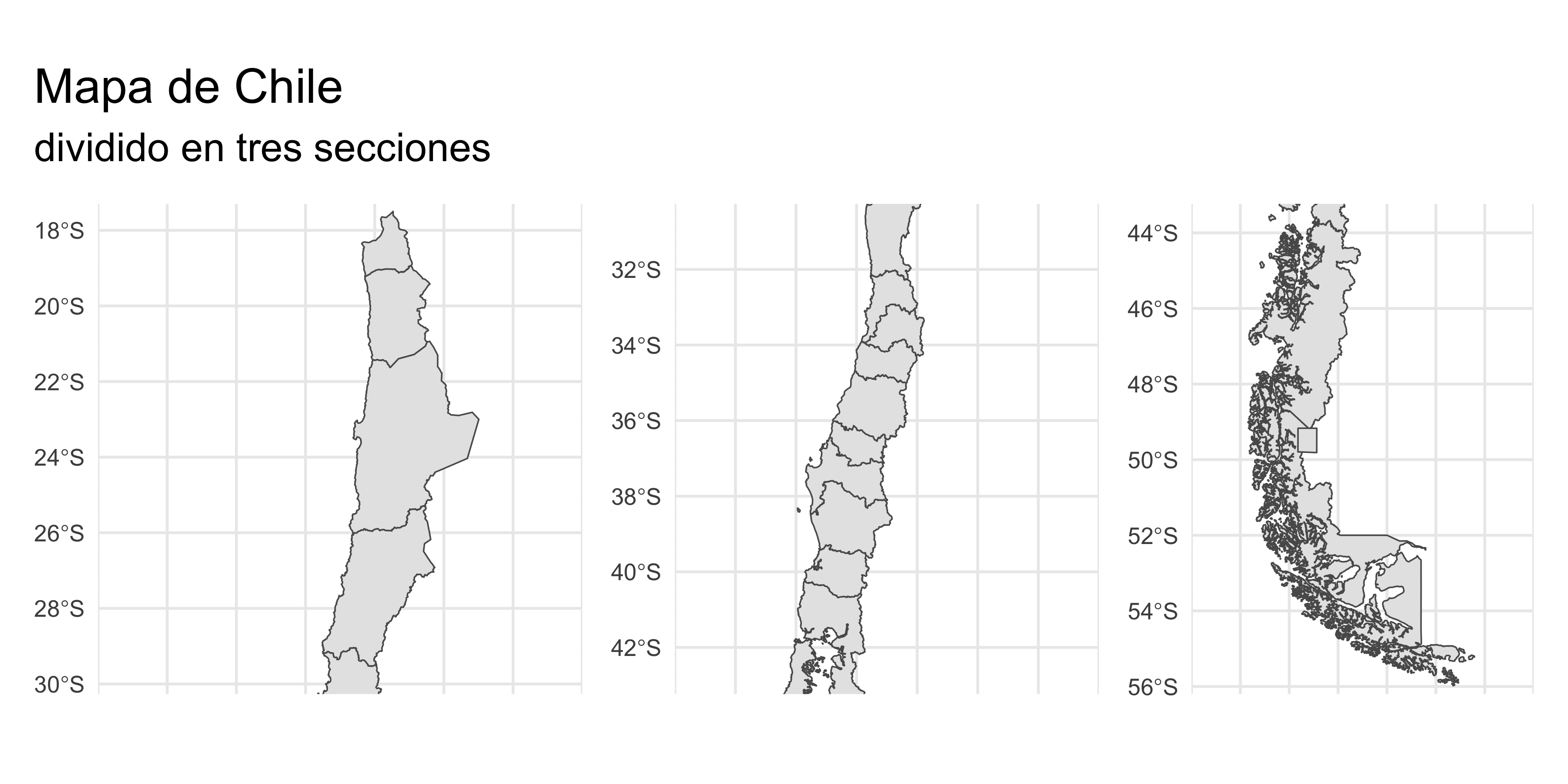

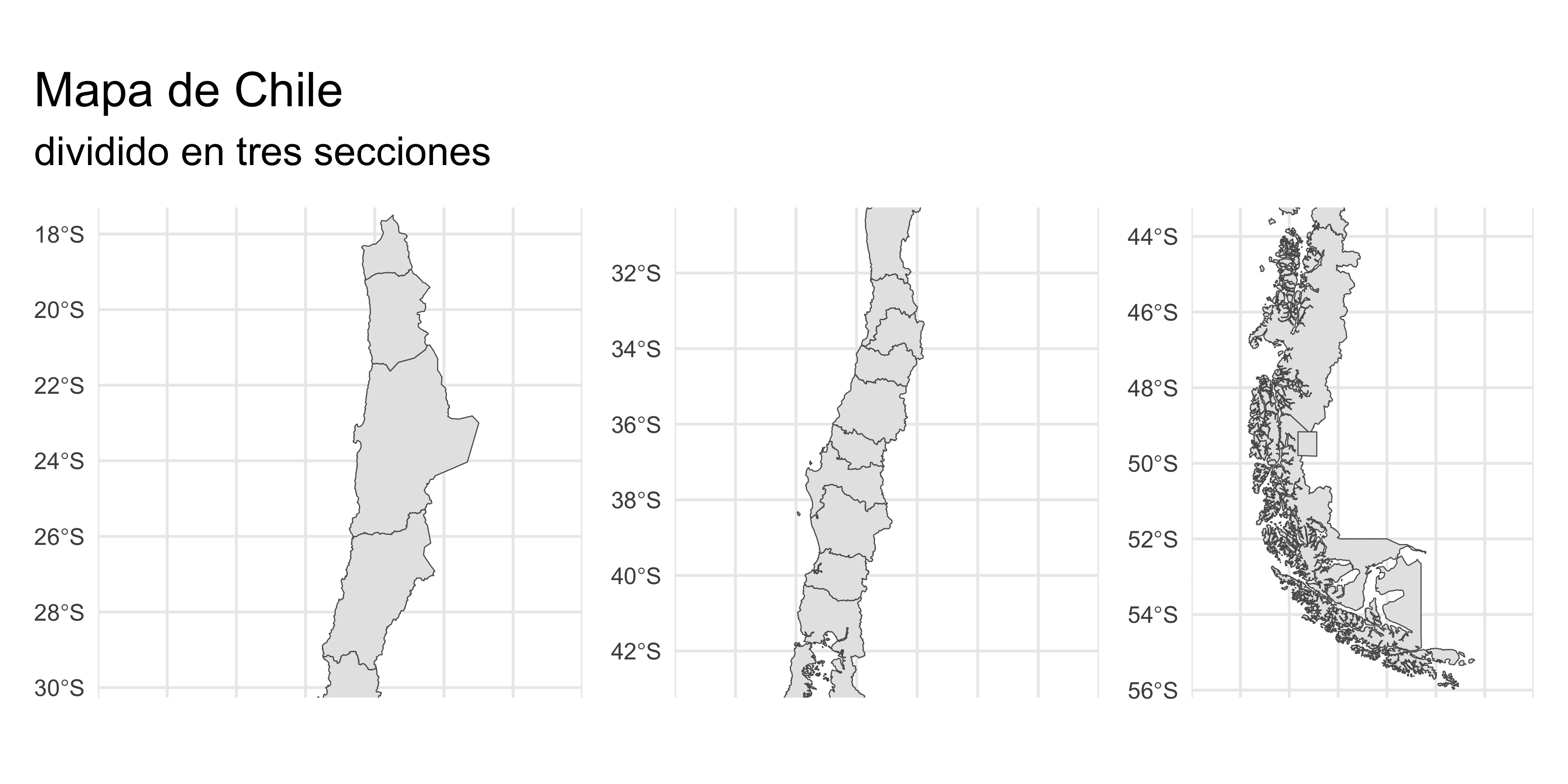

mapa_norte + mapa_centro + mapa_sur +
  plot_annotation(title = "Mapa de Chile",
       subtitle = "dividido en tres secciones") &
  theme(axis.text.x = element_blank())

Listo! Ahora el mapa cabe mucho mejor en una hoja, página o imagen.

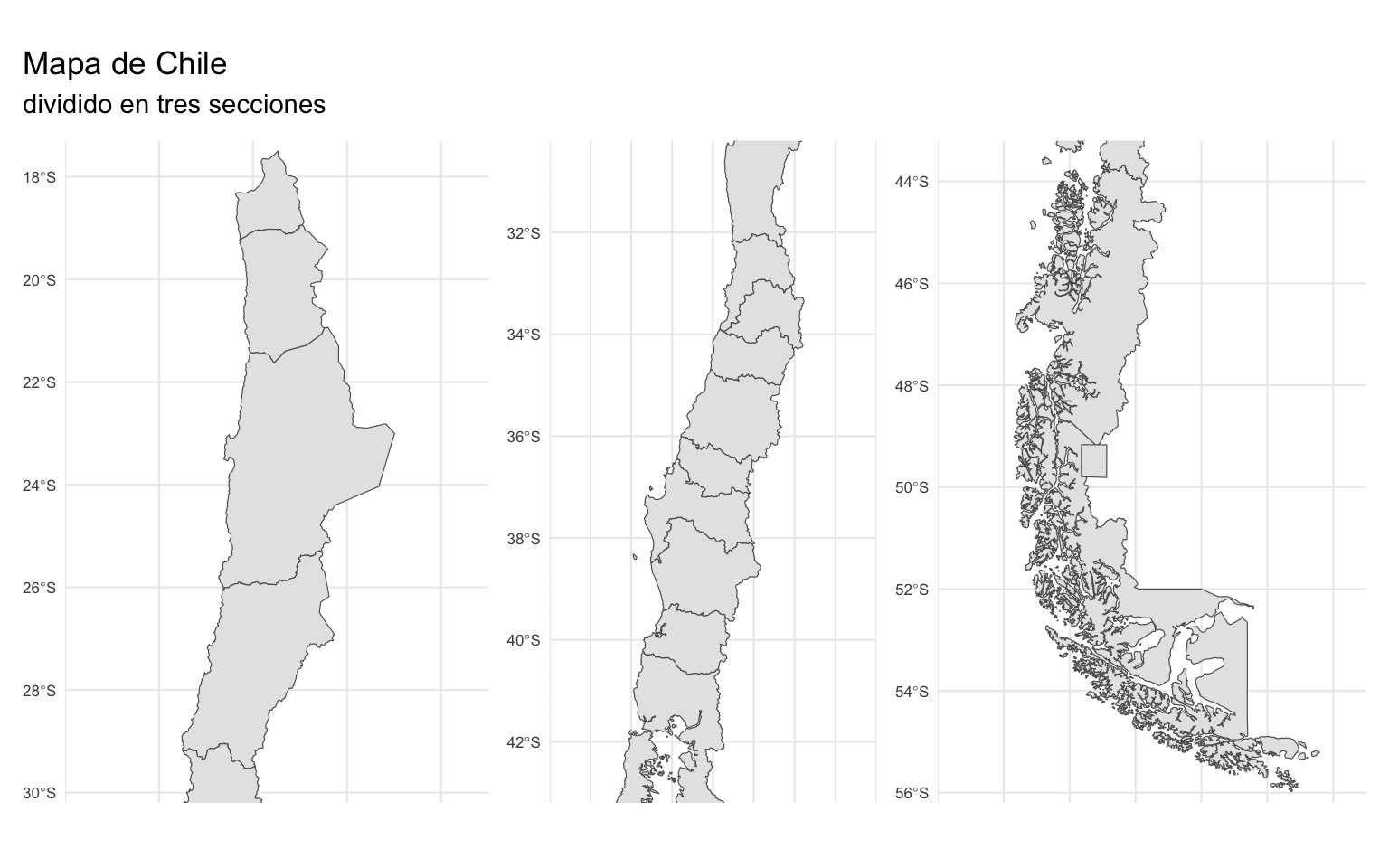

También podemos ajustar los cortes horizontales del mapa, para que cada sección tenga un espaciado similar. Acá dejo el código con los números exactos para copiar y pegar, o bien, revisa el script completo en este Gist.

mapa_norte <- mapa_base +
  coord_sf(expand = FALSE,
           xlim = c(-74, -65),
           ylim = c(-17.3, -30.2))

mapa_centro <- mapa_base +
  coord_sf(expand = FALSE,
           xlim = c(-76, -68),
           ylim = c(-30.2, -43.2))

mapa_sur <- mapa_base +
  coord_sf(expand = FALSE,
           xlim = c(-78, -65),
           ylim = c(-43.2, -56.2))

mapa_norte + mapa_centro + mapa_sur +
  plot_annotation(title = "Mapa de Chile",
       subtitle = "dividido en tres secciones") &
  theme(axis.text.x = element_blank())
